Dreiwegeweichensteuerung mit drei Steuerbefehlen

Eine abzweigende Fahrt mit einer Dreiwegeweiche aus einer geraden Fahrt ist einfach. Jedoch muss bei abzweigender Fahrt eine gerade Fahrrichtung für beide Magnetspulensysteme sichergestellt sein. Ist dieses nicht der Fall werden die Weichenzungen nicht die gewünschte Lage einnehmen. Eine sichere abzweigende Fahrt kann also in der Regel nur mit  drei nacheinander folgenden Stellbefehlen durch geführt werden. Dabei müssen beide Magnetspulensysteme erst auf gerade Fahrt und dann auf abzweigende Fahrt geschaltet werden.

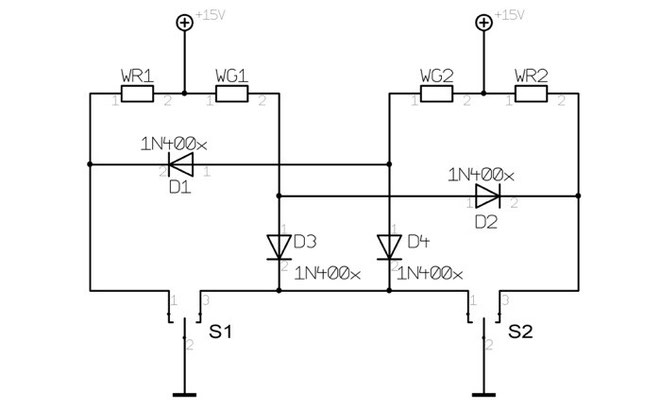

Mit Hilfe von vier Dioden lässt sich dieses Problem auf einen Schaltbefehl pro Richtungswahl reduzieren. Wird eine abzweigende Fahrt geschaltet, wird die andere Wiche auf gerade Fahrt geschaltet. Dazu werden die Dioden D1 und  D2 zwischen den Anschluss des geraden Spulenanschlusses mit dem Anschluss des anderen abzweigenden Spulenanschlusses verbunden. Die Kathodenanschlüsse der Dioden werden jeweils mit den Anschlüssen der abzweigenden Spulenanschlüsse verbunden.

Die entkoppelnden Dioden D3 und D4 erzwingen bei Wahl einer geraden Fahrt immer auch für die zweite Weiche eine gerade Fahrt da die Schalteranschlüsse zusammengeschaltet sind.

Die Dioden sollten ein Schaltvermögen von 1 Ampere haben.


(Stand März 2015)
