So unterschiedlich das elektrische Zubehör auf Modellbahnanlagen ist, so unterschiedlich ist auch dessen Steuerung. Neben dem Schalten von Beleuchtungen nehmen die zum Bahnbetrieb erforderlichen Weichen und Signalen einen wesentlichen Anteil der hierfür geeigneten Decoder ein.

Die Anzahl der Decodertypen - bei gleichzeitiger vielfältiger Verwendung an elektrischem Zubehör - zu begrenzen, wird durch die nutzerprogrammierbare Einstellung der Decoder vor und nach dem Einbau und durch einheitliche Bestückungen der Leistungstreiber erreicht.

 Der Einsatz von  Magnetartikeldecodern  wird im wesendlichen unterschieden für Doppelspul- oder Motorantriebe, bzw. Einspulenantriebe für Magnetartikel oder Leuchtmittel. Die Versorgung des Leistungsteils der Baugruppen erfolgt über eine getrennte Versorgungsspannung von max. 16V Gleich- oder Wechselspannung.

Der Multifunktionsdecoder 9x09 ist eine vielseitig verwendbare Baugruppe der u.a. 4 motorische Antriebe oder Doppelspulantriebe im Impuls- oder Dauerbetrieb steuern kann. Er wird versorgt über die ~ Eingänge. Die Ausgänge können Lasten mit einer Stromaufnahme bis jeweils ca. 1A schalten.

Mit der CV2-5 kann die Eigenschaft der Steuerausgangspaare programmiert werden. Damit ist ein Mischbetrieb für nachstehende Eigenschaften möglich:

• MD1 Wert 0+Zeit         Impulsbetrieb für das Ausgangspaar (Spule)

• MD1 Wert 0+PWM      Impulsbetrieb für das Ausgangspaar (Motor)

• MD2 Wert 16+Zeit      Dreiwegeweiche/dreibegriffiges Formsignal (Spule)

• MD2 Wert 16+PWM   Dreiwegeweiche/dreibegriffiges Formsignal (Motor)

• MD3 Wert 32              Schiebebühne/Drehscheibe mit Mittelleiter

• MD4 Wert 48              Dauerbetrieb

• MD5 Wert 64              Toggeln der Einzelausgänge

• MD6 Wert 80              Fahrstraßensteuerung

• MD7 Wert 96+Wink  RC-Servoansteuerung (Adapter)

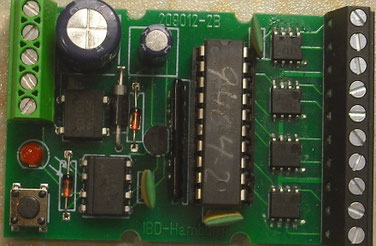

Abb: DCC/MM-Multifunktionsdecoder 9409

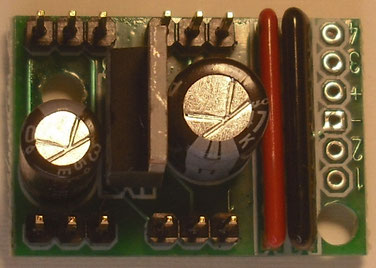

Abb.: 4-fach Servo Adapter 9038

Der DCC-Minifunktionsdecoder 9034 (23x11x3 mm) kann mit Hilfe seiner Ausgänge einen Magnetartikel (Weiche oder Formsignal) mit Ein- oder Doppelspulantrieb steuern. Allen Magnetansteuerungen sowie der Tag/Nacht Laternensteuerung sind individuelle Steueradressen zugeordnet, die frei wählbar sind.

Die Betriebsart MD setzt sich aus der Summe folgender Werte zusammen:

MD1 Wert 0+Zeit Magnetartikel ohne Zeitverzögerung Laterne im Tagbetrieb

MD2 Wert 16 Laterne Nachtbetrieb

MD3 Wert 32 2Sek. Schaltverzögerung der 1. Magnetadresse

MD4 Wert 64 2Sek. Schaltverzögerung der 2. Magnetadresse

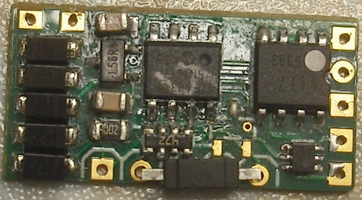

Abb: DCC-Minifunktionsdecoder 9034

Stand Mai2020
