Wenn schon die Lichtsignale mit dem Signaldecoder 9404 ihre Signalbilder vorbildgerecht weich umblenden, so ist der Wunsch die Farben der Leuchten ebenfalls vorbildgerecht zu gestalten nur ein logischer und konsequenter Schritt.

Angeregt durch einen Artikel in der „MIBA“ und Gespräche mit dem Autor wurden Leiterplatten für Ausfahr-, Einfahr-, Block- und Vorsignale für Viessmann Signalköpfe entwickelt, die den dort beschriebenen Wünschen bezüglich der Farbwahl der LED  weitest gehend gerecht werden, den Umbau wesentlich vereinfachen und somit kostengünstig gestalten. Die wesentlichen Merkmale der Signalköpfe sind:

• Vorbildgerechte Farbwiedergabe

• Klare Linsen der LED

• Kein Überstand der LED

• Optimaler Betrachtungswinkel

• Einfacher Austausch der Bauteile

• flacher Signalkopf

wichtiger Hinweis zur Montage der Signalköpfe:

vor dem fixieren der Drähte und Signalköpfe mit einem Kleber  machen sie eine elektrische Funktionsprüfung der LED’s mit Widerständen und Dioden!

Bei einem Austausch des Signalkopfes und der Bedrahtung, der Diode und der Widerstände mit ihrer Farbkodierung bleibt der Mast erhalten.

Hinweise zum Farbcode finden sie unter

https://www.conrad.de/de/ratgeber/technik-einfach-erklaert/widerstands-farbcode.html

Die Polaritätskennung der Diode zeigt zum Signalkopf.

Dieses Video zeigt den Umbau eines Vorsignals und wurde freundlicherweise von Oliver Brand zur Verfügung gestellt.

https://www.youtube.com/watch?v=4vt2ied96cU

H0-Ausfahrsignalkopf  9021 bedrahtet

Abb.: Signalköpfe  Ausfahrsignal 9021  und Seitenansicht

                    Signalkopf für Ausfahrsignal 9021    Preis 8,80 €

                 Dieser Signalkopf ist wieder lieferbar

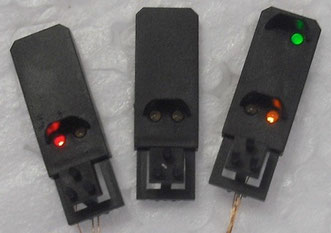

Abb: Blocksignalkopf 9123 (links/mitte) und Einfahrsignal 9023 (rechts)

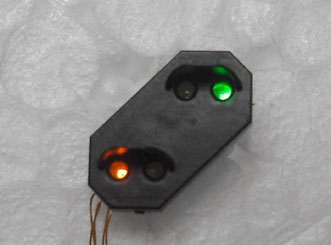

Abb: Vorsignalkopf 9022

Stand April 2021
