Willkommen auf unserer Homepage

Modelleisenbahner sind bestrebt, ihre Anlage dem Original so weit wie möglich maßstabsgerecht anzunähern. Das betrifft sowohl die Gestaltung der Anlage, als auch die Betriebsabläufe mit ihren unterschiedlichsten Facetten. Zur Durchführung eines optimalen realistischen Fahrbetriebes gehören,  neben dem Einsatz der Fahrzeuge, selbstverständlich auch die individuelle Steuerung von Weichen, Signalen und Beleuchtungen.



Um den Anforderungen und Wünschen gerecht zu werden, wurde eine Reihe von elektronischen Baugruppen entwickelt, die in DCC oder MM digitalisierten - einige auch in analogen -   Modellbahnanlagen eingesetzt werden können.



Selbstverständlich sind wir auch bemüht ihre Sonderwünsche zu berücksichtigen, sprechen sie uns an, wir suchen gemeinsam mit ihnen nach einer Lösung.



Bei der Einstellung der Decoder sind wir gerne behilflich, nennen sie uns ihr Datenformat und die gewünschte Betriebsart. Die Adresseinstellungen führen dann sie aus.




Geschenk-Gutschrift 9999

Immer wieder erhebt sich vor besonderen Anlässen (Geburtstag, Weihnachten, Jubiläen o.ä.) die Frage „was wünscht du dir denn“?

Wie wäre es mit einem Gutschein?



Wir bieten Geschenk-Gutschriften ab 30,- € mit frei wählbarem Betrag an. Die Gültigkeit beträgt 3 Jahre und kann auch gestückelt genutzt werden. Nennen sie uns Betrag, Name, Anlass und Datum, sie werden auf der Gutschrift vermerkt.

                                                                                                                       Preis ab: 30,00€






Innenbeleuchtung



Neu ist ein Leistungsschalter zur Steuerung der Wageninnenbeleuchtung durch den Triebfahrzeugdecoder. Die Verwendung ist in Mittel- und Zweileiteranlagen vorgesehen.



Die Baugruppen für die Wageninnenbeleuchtung sind für den Einsatz in allen Spurweiten geeignet. Sie sind mit den entsprechenden Leuchtmitteln für eine realistische Ausleuchtung konzipiert.



Als Bausätze können sie auch durch Bestückungsvarianten für andere Beleuchtungsfälle eingesetzt werden.



In der Gruppe Wageninnenbeleuchtung finden sie:

  • Spannungsregler (für Digitalanlagen)
  • Ladungspumpe (für Analoganlagen)
  • Leistungsschalter zur Steuerung der Innenbeleuchtung
  • Wagenschlussleuchte
  • LED Bandware

 Signaltechnik



Die Signaldecoder zeichnen sich aus durch eine große Flexibilität bei der Wahl der Signaltypen und Signalbilder, die der Nutzer individuell einstellen kann.



Ihre gewünschten Signalbilder sind nicht dabei? sprechen sie uns an wir helfen ihnen gerne!



Die HV und KS Signaldecoder sind unter der Bezeichnung 94x4 ab sofort auch für das DCC/MM-Steuerformat zusammengefasst erhältlich. Alle Darstellungsmöglichkeiten entsprechen den HV, KS und Hl Signalen.



In der Gruppe Signaldecoder finden sie:

  • DCC/MM Signaldecoder 9444
  • DCC/MM Multiplexdecoder 9424
  • DCC Klein Signaldecoder 9425
  • DCC FPSB Decoder 9944
  • Programmierbeispiele für FPSB Decoder
  • Unbestückte Baugruppen mit CPU
  • Halte-/Bremsmodule

H0-Signalköpfe



Die H/V Signalköpfe sind in flacher Bauweise mit klaren Linsen und vorbildgerechten Farben gefertigt als

  • Ausfahrsignal
  • Einfahrsignal
  • Blocksignal
  • Vorsignal
  • Vorsignal mit KL



 Bremsmodule



Wie beim Vorbild Bahn kann es auch auf Modellbahnanlagen sinnvoll sein vor Signalen Zugbeeinflussungen einzusetzen, insbesondere wenn der Fahrdienstleiter mehrere Züge gleichzeitig in Bewegung hält. In dieser Rubrik haben wir die schon vorhandenen Bremsmodule um einige Baugruppen ergänzt und dabei auch den Betrieb mit Steuerwagen, also den Schiebebetrieb, auf MM und DCC Anlagen berücksichtigt. Zur Verfügung stehen folgende Bremsmodule:

  • ABC-Brems-Signaldecoder 9015 (Steuerwagenfähig)
  • ABC-Brems-Block-Signaldecoder 9039  (Steuerwagenfähig)
  • MM Bremsmodul 9032      (Steuerwagenfähig)
  • ABC/Selectrix Bremsmodul 9037
  • Leistungsschalter/AC Bremsmodul 9237
  •  GBM 9537
  • 4-fach Zugbeeinflussung ABC-T 9016
  • 4-fach Zugbeeinflussung DC 9116
  • 4-fach Zugbeeinflussung AC 9216



Funktionsdecoder



Um den Funktionsdecodern eine möglichst breite Anwendung zu ermöglichen, wurden die Ausgänge so gestaltet, dass sowohl die Doppelspulantriebe als auch Motoren gesteuert werden können. Ferner kann jedes Ausgangspaar individuell auf eine der möglichen Betriebsarten durch den Nutzer eingestellt werden.



In der Gruppe Funktionsdecoder finden sie:

  • 4-fach DCC/MM Multifunktionsdecoder 9409 für die Betriebsarten

MD1      Impulsbetrieb oder Motorbetrieb

MD2      Dreiwegeweichen oder dreibegriffige Formsignale.

MD3      Schiebebühne oder Drehscheibe mit Mittelleiter

MD4      Dauerbetrieb

MD5      Toggeln

MD6      Relais-Fahrstraßensteuerung

MD7      Steuerung eines RC-Servo Antriebs.

MD8      Steuerung von 7 Weichen mit Endlagenschalter

  • DCC Miniarturdecoder 9034 (23x11x3)

MD1      Magnetartikel ohne Zeitverzögerung Laterne im Tagbetrieb

MD2      Laterne Nachtbetrieb

MD3      2Sek. Schaltverzögerung der 1. Magnetadresse

           MD4      2Sek. Schaltverzögerung der 2. Magnetadresse





Tipps & Tricks



In dieser Rubrik sind einige Anregungen beschrieben die den Nutzern hilfreich sein können.

  • Weichenschutzschaltung
  • Magnetartikelsteuerung
  • Elektronische Weichensteuerung
  • Rauchgenerator
  • Schleifer (Stromabnehmer)
  • Dreiwegeweiche
  • Dreileitersystem
  • Innenbeleuchtung über Triebfahrzeug schalten

Montagevorschlag



Die meisten Decoder wurden so konzipiert, dass sie auf genormten 35mm Tragschienen montiert werden können. Diese Installationsart soll helfen, unter der Modellanlage bei Verwendung von Verdrahtungskanälen eine größtmögliche Ordnung und Übersicht zu behalten. Ferner ist eine klare Trennung der Verdrahtung von Steuer- und Versorgungsleitungen auf der Vorderseite und Anschlüssen der Bahntechnik auf der Hinterseite der Baugruppen realisiert.

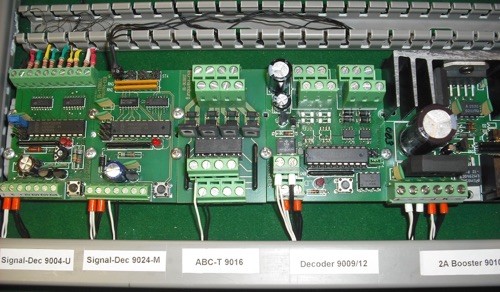

Beispiel der beschriebenen Montageart auf  Tragschiene TS35 und Halter WAGO 209-120 mit Verdrahtungskanälen 15015
Beispiel der beschriebenen Montageart auf Tragschiene TS35 und Halter WAGO 209-120 mit Verdrahtungskanälen 15015

Die für die Montage benötigten Bauteile (Tragschiene TS35, Baugruppenhalter WAGO 209-120, Verdrahtungskanal 15015 oder 30015 und Befestigungsmaterial Kreuzschlitzschrauben 2,9x6,5 DIN 7981) sind in einschlägigen Baumärkten oder dem Elektrohandel erhältlich.




Abb: Trageschiene TS35 und Baugruppenhalter WAGO 209-120

Selbstverständlich können die Baugruppen auch mit Hilfe von Distanzröhrchen unter die Modellbahn geschraubt werden oder wie in der Abbildung unten dargestellt mit selbstklebenden Leiterplattenhalter MMR5 (Conrad) montiert werden.

Abb: Befestigung mit zwei Leiterplattenhalter MMR5

 (Stand September 2022
